नमस्कार फ्रेंड्स आप का अपना webside omtechguide.in में आप का स्वागत है|

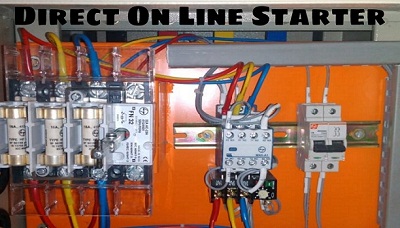

आप इस ब्लॉग में DOL Starter Control & Power Circuit Diagram को बहुत ही आसान तरीके से सिख पायेगे|
तो सबसे पहले उन बिन्दुओ या पॉइंट्स के बारे में बात करेगे जो,
हमें इस starter को बनाने के लिये आवश्यक होता है|ये पॉइंट्स इस प्रकार है |
1.सामग्री ( bill of material)
2.स्टार्टर का कंट्रोल ड्राइंग
3. स्टार्टर का पॉवर ड्राइंग
आइये अब उपर के इन तीनो बिन्दुओ को विस्तार से समझे इससे पहले इसके फुल फॉर्म को जान लेते है
DOL Starter Full Form
हम DOL starter की Control and Power Diagram को समझने से पहले
इसके फुल फॉर्म और Dol starter क्या है को जान लेते है
Dol Starter को Direct on Line starter कहते है
तथा इसका उपयोग 5 hp से कम या 5 hp तक के तीन फेज वाली
ac मोटर को चालू तथा बंद करने किया जाता है |
(1.1) फ्रेंड्सDOL starter के Bill of material से तात्पर्य उन सभी सामग्रियों से होता है |
जो हमें starter को बनाने के लिये आवश्यक होता है|
एक direct on line starter बनाने के लिये निम्नलिखित इलेक्ट्रिकल switch gear तथा एक्सेसरीज़ की आवश्यकता होती है|
DOL Starter को बनाने में लगने वाले आवश्यक सामग्री
- MCB TP or MCCB/SDF TP 1 No.
- Power contactor TP 1 No.
- Thermal Over Load Relay 1 No.
- Add On Block (1NO + 1 NC) 1 No.
- Control MCB SP 1 No.
- Start Push Button 1 No.
- Stop Push Button 1 No.
- NO Element for Start PB 1 No.
- NC Element for Stop PB 1 No.
- Control Terminal Block 1 No.
- Power Terminal Block 1 No.
- Control Cable 30 Meter
- Power Cable 10 Meter
दोस्तों, DOL Starter को बनाने से पहले उपर दिए गए कुछ इलेक्ट्रिकल सामग्रियों के विषय में जान लेते है,
और अगर आप को सामग्रियों के विषय में जानकारी पहले से है तो आप आगे बढ़ सकते है|
MCB TP or MCCB/SDF TP ( Direct On Line Starter )
Main Incomer के रूप में MCB/MCCB अथवा
SDF Three Pole का उपयोग किया जाता है |
इसका चुनाव starter के KW/HP रेटिंग के अनुसार किया जाता है| MCB 0.5A-63A तक उपलब्ध होता है,
यह रेटिंग इलेक्ट्रिकल स्विच गियर निर्माता अपने अनुसार डिजाईन करते इसलिए ये रेटिंग काम या ज्यादा हो सकता है|
लेकिन यहाँ पर दिया गया रेटिंग सभी कंपनिया बनाता है|
MCCB 16A से 1250A तक मिलता है | उसी प्रकार SDF 32A से 800A तक मिलता है |
Power contactor TP
Power contactor 9A – 650A, AC3 में AC1 में 800A तक मिलता है
इसका क्वाइल वोल्टेज 110V,220V,240V एवं 415V,50 Hz मिलता है
| यह एक switching device के रूप में उपयोग में लाया जाता है|
Thermal over Load Relay
थर्मल ओवर लोड रिले 0.2A – 0.33A,0.9 – 1.5A,1.4A – 2.3A,
3.0A – 5.0A,6.0 – 10A,9 9 – 15A,14A – 23A,20A – 33A,30A-50A.45A – 75A, 66A – 110A,90A – 150A, 180A -300A,270A – 450A,340A-570A
इस प्रकार विभिन्न रेटिंग का रिले मिलता है जिसे current रेटिंग के अनुसार चुनाव कर उपयोग में लाया जाता है|
Add On Block
Add On Block इस प्रकार मिलाता है 1No+1Nc, 2No+2Nc, 3No+1Nc, 4No, 4No, 1No+3Nc,1No,1 Nc
इसका उपयोग मुख्या contactor में अतिरिक्त No अथवा Nc की अवाश्यकता होने पर किया जाता है|
अगर आप को दो या दो से अधिक contactor को interlock करना हो या On,Off इंडिकेशन की आवश्यकता हो
तो आप को अतिरिक्त No और Nc कि जरुरत पड़ेगा
इसलिए इस add on block का उपयोग किया जाता है|
आगे DOL starter की कंट्रोल वायरिंग में इस उपयोग देख कर आप अच्छे से समझ जायेगे|
Control MCB SP
control MCB SP से मेरा तात्पर्य सिंगल पोल Miniature circuit breaker से है|
इसका current rating की बात करे तो ये 0.5A से लेकर 63A तक मिलता है|
इसका उपयोग कंट्रोल वायरिंग में किया जाता है |
किसी भी starter में कंट्रोल और पॉवर वायरिंग अलग अलग होता है,
जिसमे कंट्रोल वायरिंग केवल contactor के coil को supply दिया जाता है
इसलिए कंट्रोल mcb 4 A या 6 A का ज्यादातर उपयोग में लाया जाता है|
Start Push Button
starter on या स्टार्ट करने के लिये इस push button का उपयोग में लाया जाता है|
ये बटन स्प्रिंग return होता है याने एक बार दबाने के बाद release करने पर अपने पुर्वा अवस्था में वापस आ जाता है |
Stop Push Button
starter off या स्टाप करने के लिये इस push button का उपयोग में लाया जाता है|
ये बटन स्प्रिंग return होता है
याने एक बार दबाने के बाद release करने पर अपने पुर्वा अवस्था में वापस आ जाता है |
NO, NC Element for PB
NO Element से तात्पर्य normal open तथा
NC से normal close से होता है,इस एक्सेसरीज को push button के साथ उपयोग किया जाता है|
याने push button normal position में होता है
या हम किसी प्रकार का कोई कार्य नहीं करते है और मल्टीमीटर से continuity check करने पर open बताएगा |
और जब आप push button को दबायेगे या press कर check करने पर continue बताएगा तो ये NO element है|
जबकि NC element इसका just opposite व्यहार करता है|
तो मै समझाता हू की आप NO, NC का के चक्कर समझ जाये होगे|
Terminal Block
टर्मिनल ब्लाक से तात्पर्य वह कनेक्टर या जगह होता है
जहा पर पॉवर अथवा विद्युत् सप्लाई को जोड़ने के लिये इलेक्ट्रिकल एक्सेसरीज जिसे काम TB या terminal block का उपयोग करते है
अगर इसके रेटिंग की बात करू तो ये
2.5 sq.mm,4.0 sq.mm, 6.0 sq.mm, 10.0 sq.mm, 16 sq.mm, 25 sq.mm, 35 sq.mm में मिलता है|
Control Cable
कंट्रोल केबल 1.0 स्क्वायर मिली मीटर साइज़ का उपयोग में लाया जाता है|
इस केबल या वायर से contactor के क्वाइल को पॉवर दिया जाता है|
इस प्रकार इसमें केवल contactor के क्वाइल का load होता है
जो 0.5 ampere से 1.0 ampere तक हो सकता है|
power Cable
पॉवर केबल स्टार्टर के रेटिंग के अनुसार लिया जाता है,
जैसे 10 hp के मोटर का फुल लोड करंट 15 ampere होता है|
इस प्रकार 15 ampere धारिता वाला केवल चुनाव कर आप स्टार्टर का वायरिंग कर सकते है |
निचे cable के चुनाव के लिये चार्ट दिया गया है|
आप इस चार्ट का उपयोग कर केबल का चुनाव कर सकते है|
DOL Starter Circuit diagram के प्रकार
Dol Starter Circuit Diagram को दो भागो बाटा गया है (1) Starter की कंट्रोल वायरिंग (2) starter की पॉवर वायरिंग |
2.DOL STARTER CONTROL WIRING DIAGRAM
स्टार्टर बनाने का दूसरा स्टेप स्टार्टर का कंट्रोल ड्राइंग होता है|
आप इस ड्राइंग को समझाने के बाद ही starter की working प्रणाली को जान पायेगे|
और आवश्यकता पड़ने पर उसे सही भी कर पायेगे,
नीचे Autocad कंट्रोल ड्राइंग दिया गया है| तो आइये इसका विस्तार से अध्धयन करते|
ऊपर चित्र में कंट्रोल बस बार दिया गया है,
आप इस बस बार से 1.0 square mm का केबल लेकर कंट्रोल mcb में supply देते है| कंट्रोल mcb सिंगल पोल का लेते है
आप चाहे हो कंट्रोल वोल्टेज के अनुरूप दो पोल का भी कंट्रोल mcb उपयोग कर सकते, बस बार में cable का ferul P याने फेज दिया गया है|
जो mcb के इनपुट का कार्य करता है|
अब उससे निकलने वाले supply को ferul no 101 देकर over load relay के NC पॉइंट (normal close) को दिया जाता है,
अब relay के nc टर्मिनल से cable निकल कर stop push बटन के In terminal ferul no 102 दिया गया है|
स्टॉप पुश बटन ( stop pb ) से वायर 103 ferul no के साथ स्टार्ट पुश बटन पर देते है|
स्टार्ट push बटन से ferul no 104 केबल (wire) निकल कर power contactor के coil को दिया जाता है, coil के दुसरे छोर में neutral supply direct देते है|
आप जब इस वायरिंग को complete कर स्टार्ट push बटन press करेगे,तो आपका starter चालू हो जायेगा
लेकिन push बटन release करते ही starter बंद(off) हो जायेगा| आप का starter off न हो इसके लिये starter की होल्डिंग वायरिंग करते है |
Direct On Line Starter’s Holding Wiring
इसके लिये आप स्टॉप push बटन से केबल जिसका ferul no 103 है
,को power contactor के no(normal open) को दिया जाता है| ये no पॉइंट contactor में power terminal के अतिरिक्त पॉइंट होता है|
यदि no पॉइंट अलग से नहीं मिला तो आप contactor के उपर लगने वाले add on block का उपयोग कर सकते है|
starter Tripping Wiring
अब no के दुसरे सिरे से केबल जिसका ferul no 104 दिया गया है निकल कर power contactor के coil में देते है
आप का वायरिंग complete हो गया| starter के ट्रिप इंडिकेशन के लिये over load relay में no पॉइंट दिया होता है जो starter में दोष(fault) आने की स्थिति में nc की तरह कार्य करता है|
3. DOL Starter Power Wiring Diagram
फ्रेंड्स direct on line starter की पॉवर ड्राइंग बहुत ही सरल होता है| इसमें मुख्य बस बार से पॉवर supply
main mcb ट्रिपल पोल को दिया जाता है, फिर वहा से मुख्य contactor में supply देते है,contactor से पॉवर अब
over load relay को दिया जाता है| जैसा की आप ऊपर चित्र में देख रहे है, over load relay से पॉवर,पॉवर terminal से
होते हुए,मोटर terminal U1,V1,तथा W1 को दे दिया जाता है इस प्रकार direct on लाइन starter की पॉवर वायरिंग complete हो जाता है|
