पॉवर कंट्रोल सेंटर पैनल ( PCC ) क्या होता है

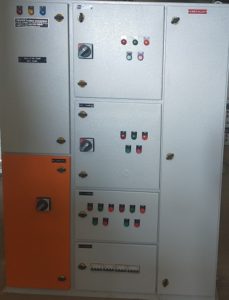

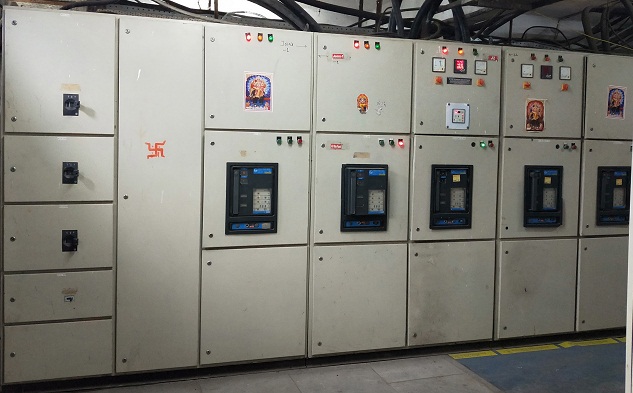

पॉवर कंट्रोल सेंटर पैनल (pcc )पैनल एक ऐसा इलेक्ट्रिकल पैनल होता है | जो किसी इलेक्ट्रिकल सस्थान का मुख्य  पैनल होता है |जिसमे ट्रांसफार्मर / सब स्टेशन  से इलेक्ट्रिकल सप्लाई सीधे इस पैनल मै कनेक्ट होता है | हो सकता है की ट्रांसफार्मर और पॉवर कंट्रोल सेंटर पैनल के बीच VCB या VACCUME CIRCUIT BREAKEAR पैनल  लगा हो ,VCB क्या इसके बारे मै आगे विस्तार से समझाया गया|

Use Of Power Control Center Panel

पॉवर कंट्रोल सेंटर पैनल ( pcc)का मुख्य कार्य plant के अन्य भाग में लगे हुए, इलेक्ट्रिकल पैनल को supply देना होता है| इसलिए इसे मुख्य कंट्रोल पैनल अथवा Main Electrical Control Panel भी कह सकते है |

एक प्लांट मै अलग अलग क्षेत्र होता है,जैसे की एक Sponge Iron Plant ( SID Plant ) की बात करू तो इस सस्थान में Main Kiln ,Cooler Motor Section,Finish Good Section Plant,Raw Material Section,Crushing Plant Section ,Utility Section और cello Plant Section आदि होते है |

ये सभी स्थान एक दुसरे से काफी दूर होते है | इस लिए प्रत्येक सेक्शन के लिए जरुरत के अनुसार पैनल अलग अलग प्रकार के रखा जाता है|

 ये सभी पैनल को पॉवर,पीसीसी पैनल से ही दिया जाता है| ये पॉवर को डिस्ट्रीब्यूट करने का एक प्रक्रिया ( Process ) होता है|

इससे प्लांट में किसी प्रकार की दोष आने पर इसका निवारण करने या फाल्ट को ढूढने मै आसानी होती है और फाल्ट को ठीक करते समय अन्य भाग की विद्युत् सप्लाई बंद करने की आवश्यकता नहीं होती और आसानी से दोष ( Fault )  वाले भाग को disconnect कर दोष को  से ठीक किया जा सकता है |

PCC Panel In Sponge Iron Plant

 यहाँ पर मै केवल SID ( स्पंज आयरन प्लांट का का ही Example लिया हू |लेकिन अन्य प्लांट जैसे रोलिंग मिल,पाइप मिल ,राइस मिल,पॉवर प्लांट,फेर्रो एलाय डिवीज़न,प्लास्टिक पाइप इंडस्ट्रीज,सभी मै अलग अलग सेक्शन अथवा भाग होते है | आप जिस भी प्लांट में काम कर रहे हो | वहा पर ये PCC पैनल जरुर मिलेगा|

 आगे मै एक किसी भी प्रकार के प्लांट के PCC पैनल कैसे DESIGN करते है के बारे में बताने जा रहा हू | इसके लिए हमें किसी प्लांट में जाना पढ़ेगा |

यहाँ पर दिया गया डाटा या मोटर रेटिंग वास्तविक डाटा से भिन्न हो सकते है| क्यों की ये केवल उदहारण के लिये लिया गया है ,अथवा  पैनल DESIGN को समझाने के लिये लिया गया है|

दोस्तों मै यहाँ पर एक 100 TPD ( TON PER DAY ) स्पंज आयरन प्लांट का डाटा नोट करते है | और  इस को आधार पर PCC पैनल का डिज़ाइन करते है  |

Load Details Of SID Plant ( Power Control Center Panel )

 Details Of Load                        Rating               Quantity

(1) MCC-1 Load: –                      350Kw                          1 Nos.

Main Kiln Load – 75 Kw, Main Cooler Load-22 Kw, Kiln Auxiliary Load -3.7 Kw, Cooler Auxiliary    Load – 3.7 Kw, Shell Air Fan Load – 75 Kw, Coal injector-3.7 Kw, Lobe Compressor Load – 75 Kw,Cooler discharge belt conveyars Load, I – bin Load, Screening Load, Lums separator & fines separator  its.  )

(2) MCC-2 Load:-                            150 Kw                    1   Nos

(Production House Panel load)

(3) ESP (Electrostatic precipitor) load :- 200 KW            1 Nos.

( ID Fan Motor or Induced draft load 75 Kw, ABC or After burning chamber load,  Ash Handling Plant load its.)

(4) RMP ( Raw material Plant ) :-          250 Kw           1 Nos.

( Coal crushing plant load,weigh feeder load,coal & Raw Material( आयरन) ,dolachar feeding motor load,vibro motor , screening motor its.)

(5) APFC PANEL INCOMER

    Current Calculation For Electrical Switchgear

S.no.	Load details	Rating	Required switch gear rating in Ampere
1	Load MCC-1 Panel	350 kw	630A ( ACB TP/FP)
2	Load MCC-2 Panel	150 kw	320A ( MCCB TP/FP)
3	Load ESP Panel	200 kw	400A ( MCCB TP/FP )
4	Load RMP Panel	250 kw	500A ( MCCB TP/FP )
5	APFC Panel Incomer		450 kvar ( ACB 1000A TP )
	Total	950 kw	2000A ( ACB TP/FP )

,फ्रेंड्स हमने एक स्पंज आयरन प्लांट से डाटा लेकर एक टेबल तैयार कर लिया है| जिससे एक PCC पैनल का निर्माण करना है | प्लांट की कुल load 950 kw है| इसलिए हमारे पैनल का मुख्य incomer 2000 A का एक एयर circuit ब्रेकर होगा | तथा plant के अलग अलग भाग का load के अनुसार इलेक्ट्रिकल स्विच गियर का चुनाव कर पैनल का निर्माण करते है| निचे पैनल का जनरल अर्रेंग्मेंट ड्राइंग से आप अधिक समझ पायेगे|
